 1. Prosedur[kembali]

 1.   Kalibrasi oscilloscope

a.       Hidupkan oscilloscope dan tunggu beberapa saat sampai pada layar akan muncul berkas elektron

b.      Atur posisi sinyal pada layar sehingga terletak di tengah-tengah

c.  Hubungkan input kanal A dengan terminal kalibrasi yang ada pada  oscilloscope

d.      Amati bentuk gelombang dan tinggi amplitudonya.

e. Ulangi langkah yang sama untuk kanal B

 2. Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik

                          Susun rangkaian seperti gambar dibawah

●         Tegangan Searah

a.    Atur output power supply sebesar 4 Volt

b.    Hubungkan input kanal B oscilloscope dengan output power supply

c.    Atur saklar oscilloscope pada DC, bacalah dan amati berapa tegangan yang diukur oleh oscilloscope

●         Tegangan Bolak Balik

a.    Atur generator sinyal pada frekuensi 1 kHz gelombang sinusoidal, dengan besar tegangan 4 Vp-p

b.    Kemudian ukur dan amati tegangan ini dengan oscilloscope

3. Mengukur dan Mengamati Frequency

a.       Susun rangkaian seperti gambar dibawah

b.      Hubungkan   output   dari   function   generator   dengan   input   kanal   A oscilloscope. Saklar fungsi dari function generator pada posisi sinusoidal

c. Amati bentuk gelombang yang muncul pada layar, kemudian ukurlah frekuensinya. Catat penunjukan frekuensi dari function generator

d. Bandingkan hasil pengukuran frekuensi dengan oscilloscope dengan frekuensi yang ditunjukan oleh function generator

e. Ulangi langkah b dan c untuk gelombang gigi gergaji (segitiga) dan gelombang pulsa.

4. Membandingkan Frekuensi dengan Cara Lissajous

 a.     Susun rangkaian seperti gambar diatas

b.   Atur selektor time base oscilloscope pada posisi XY dan saklar pemilih kanal pada posisi A dan sinkronisasi pada posisi B

c.     Hubungkan sinyal dengan frekuensi yang tidak diketahui pada input A dan sinyal dengan frekuensi yang dapat dibaca pada input B

d.     Atur frekuensi sinyal pada kanal A, sehingga diperoleh gambar seperti salah satu dari gambar 2.1. Kemudian amati berapa perbandingan frekuensinya. Bacalah penunjukan frekuensi generator

e.     Ulangi langkah b dan c untuk frekuensi yang lain dan catat hasilnya dalam bentuk gambar gelombang Lissajous

f.      Atur perbandingan X:Y pada 1:1, 1:2, 1:3, 2:1, 2:3, 3:1, 3:2

 2. Hardware [kembali]

 3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]

A. Pengukuran Tegangan Searah dan Tegangan Bolak-Balik

Pada pengukuran tegangan searah dan tegangan bolak balik disini,input kanal A dihubungkan dengan signal generator untuk menghasilkan gelombang output berupa gelombang sinusoidal dengan frekuensi 1kHz dan tegangan Peak to Peak (V p-p) sebesar 4 volt.Input kanal B dihubungkan ke sumber tegangan searah dengan menggunakan power supply sebesar 4V

B. Pengukuran frekuensi dengan function generator dan osiloskop

Pada pengukuran frekuensi dengan funcition generator/signal generator dan oscilloscope disini ,output dari function dihubungkan ke input kanal A dengan frekuensi tertentu.Nantinya jika di running program ini akan menghasilkan bentuk gelombang pada oscilloscope .Frekuensi yang terbaca pada generator ini dapat dibandingkan dengan frekuensi yang terbaca pada oscilloscope dengan cara ,gelombang yang terbaca di oscilloscope dicari terlebih dahulu periode(T) setelah itu didapatkan frekuensi dengan rumus (1/T) ,hingga akhirnya dapat dibandingkan frekuensi yang terbaca pada Function Generator dan frekuensi yang terbaca pada Oscilloscope

C.  Membandingkan Frekuensi dengan Cara Lissajou

Untuk membandingkan frekuensi dengan cara lissajou ,Hubungkan sinyal dengan frekuensi yang tidak diketahui pada input A dan sinyal dengan frekuensi yang dapat dibaca pada input B kemudian  atur frekuensi sinyal pada  input kanal A sehingga diperoleh bentuk gelombang

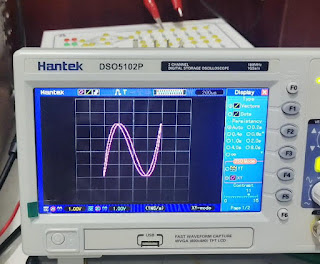

Gambar frekuensi perbandingan 1:1

Gambar frekuensi perbandingan 1:2

Gambar frekuensi perbandingan 1:3

Gambar frekuensi perbandingan 3:1

Gambar frekuensi perbandingan 2:3

Gambar frekuensi perbandingan 3:2

 4. Video Demo [kembali]

A. Video Kalibrasi oskiloskop

B. Video Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak Balik

C. Video Mengukur dan Mengamati Frequency

D. Video Membandingkan Frekuensi dengan Cara Lissajous

 5. Kondisi [kembali]

A. Pengukuran Tegangan Searah dan Tegangan Bolak-Balik

B. Pengukuran frekuensi pada dengan function generator dan osiloskop

C.  Membandingkan Frekuensi dengan Cara Lissajou

 6. Video Penjelasan [kembali]

A. Rangkaian tegangan searah dan bolak balik

B. Rangkaian fungsi generator dan osiloskop

 C. Membandingkan frekuensi dengan lissajous

7. Download File [kembali]

• Download File Rangkaian Mengukur dan Mengamati Frequency (klik disini)
• Download File Rangkaian Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik (klik disini)
• Download File Rangkaian Membandingkan Frekuensi dengan Cara Lissajous (klik disini)
• Download Video Rangkaian Mengukur dan Mengamati Frequency (klik disini)
• Download Video Rangkaian Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik (klik disini)
• Download Video Rangkaian Membandingkan Frekuensi dengan Cara Lissajous (klik disini)
• Download video demo 1 (klik disini)
• Download video demo 2 (klik disini)
• Download video demo 3 (klik disini)
• Download video demo 4 (klik disini)
• Download video blog (klik disini)
• Data sheet Oscilloscope (klik disini)
• Data sheet Function Generator (klik disini)
