Fixed Bias
ALAT
1. Multimeter
2. Power Supply AC dan DC
4. Kapasitor
2. Prosedur Percobaan[Kembali]
1) Buatlah rangkaian seperti gambar 2.3 dengan sumber DC.
2) Atur Vcc sebesar 12 Volt DC.
3) Hidupkan power supply dan ukur parameter RB, RC, VRB, VRC, VB, VC, VBE, VCE, IB, dan IC serta dicatat ke dalam tabel.
2) Atur Vcc sebesar 12 Volt DC.
3) Hidupkan power supply dan ukur parameter RB, RC, VRB, VRC, VB, VC, VBE, VCE, IB, dan IC serta dicatat ke dalam tabel.

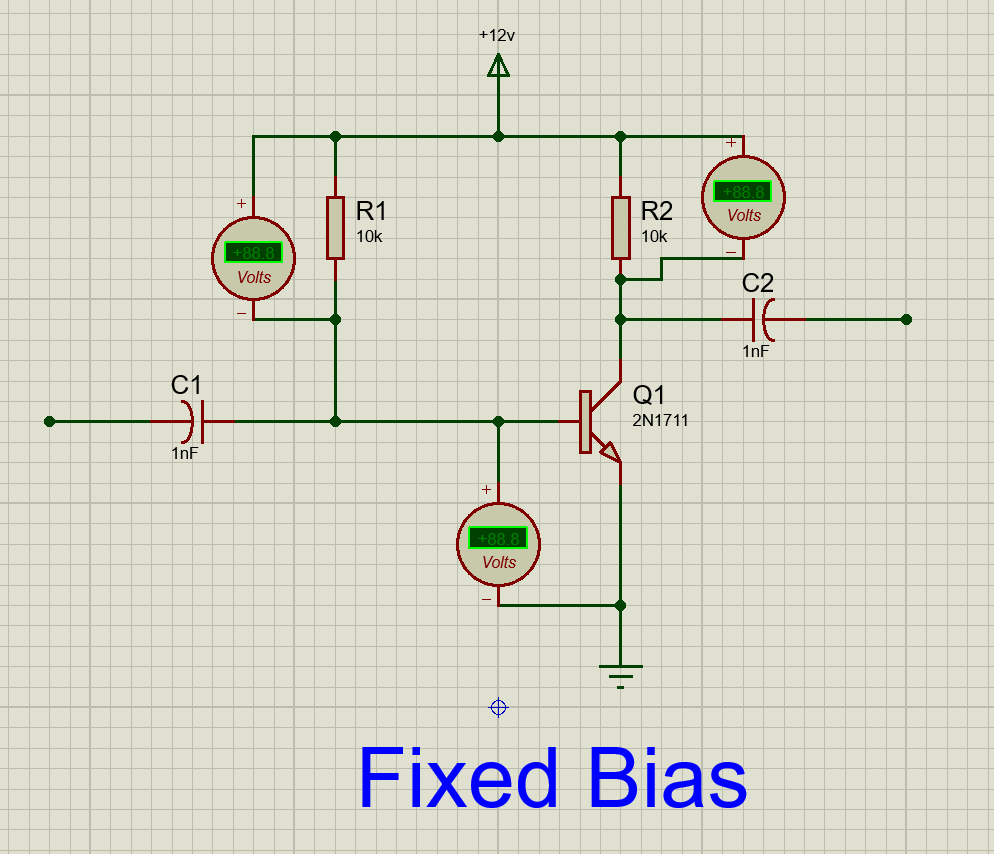

3. Rangkaian Simulasi dan Prinsip Kerja[Kembali]
Prinsip Kerja:
Pada prinsip bias tetap, operasi transistor ditentukan oleh koneksi yang diberikan ke basis dan koneksi antara transistor terminal. Koneksi dari sumber Vcc dihubungkan ke basis melalui resistor basis (Rb), yang menentukan basis (Ib) yang terhubung ke transistor terminal. Basis kecil tetapi penting karena menentukan kolektor (Ic) yang merupakan komponen transistor yang lebih besar. Faktor β (beta) adalah resistansi transistor, yang menunjukkan berapa banyak transistor yang memiliki resistansi lebih tinggi daripada basis. Koneksi antara terminal kolektor dan emitor (Vce) juga ditentukan oleh koneksi antara terminal kolektor dan emitor kolektor (Vce). Jika tegangan terminal kolektor melebihi arus kolektor, transistor akan berada dalam mode aktif, dan kolektor akan berubah, yang memungkinkan transistor digunakan sebagai kapasitor.
Vcc = 12 Volt
Rb dan Rc = 10 k ohm
C1 dan C2 = 1 x 10 ^ -6 F
Rb dan Rc = 10 k ohm
C1 dan C2 = 1 x 10 ^ -6 F
